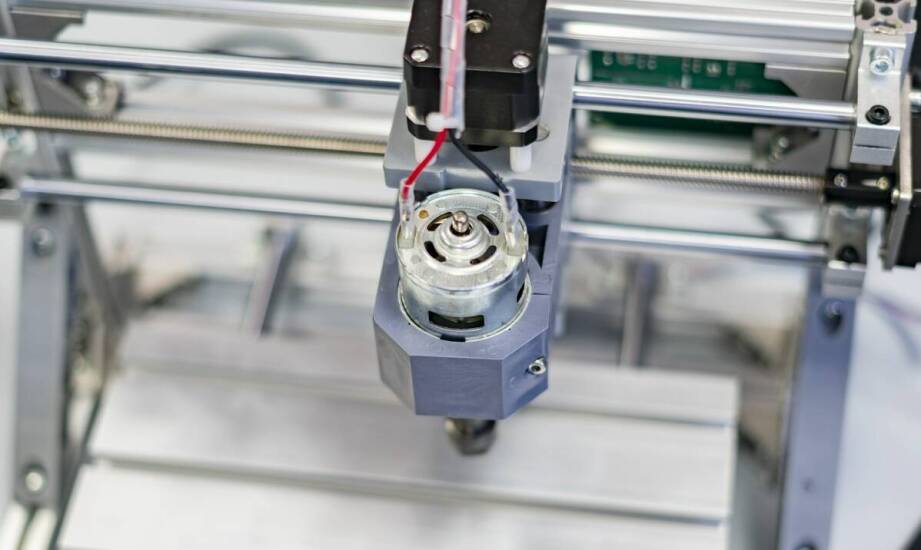

Dobór układu napędowego bez luzu do osi serwo w maszynie produkcyjnej

W maszynach produkcyjnych nawet minimalny luz w układzie napędowym osi serwo często prowadzi do rozjazdu pozycji, uciążliwych drgań mechanicznych oraz znacznych komplikacji podczas ustawiania procesu technologicznego. Zjawisko to sprawia, że przy każdej zmianie kierunku ruchu element wykonawczy nie podąża natychmiast za sygnałem sterującym z kontrolera. Skutkuje to zauważalnym opóźnieniem i oscylacjami, które zniekształcają trajektorię narzędzia lub przemieszczanego detalu. Co gorsza, układ sterowania próbuje nieustannie korygować ten błąd, co prowadzi do niepotrzebnego przeciążania silnika i zauważalnego przegrzewania podzespołów. Luz kinematyczny, nazywany również luzem zwrotnym, bywa w pełni tolerowany w prostych układach transportu bliskiego, gdzie precyzja zatrzymania rzędu kilku milimetrów nie ma krytycznego znaczenia. Jednak w zaawansowanych aplikacjach napędzanych silnikami serwo staje się on poważnym obciążeniem, ponieważ uniemożliwia osiągnięcie rygorystycznych wymagań dotyczących mikrometrycznej powtarzalności. Wyeliminowanie tego błędu wymaga bezkompromisowego podejścia już na wczesnym etapie koncepcji mechanicznej całej maszyny.

Zastosowania wymagające najwyższej powtarzalności ruchu

W wieloosiowych procesach indeksowania, gdzie stół obrotowy lub specjalistyczna karuzela musi zatrzymywać się w ściśle określonych pozycjach z dużą częstotliwością, precyzja stanowi fundament całego cyklu. W takich warunkach każdy luz międzyzębny powoduje kumulację błędów, która rośnie wraz z kolejnymi krokami przemieszczenia. Podobne wyzwania pojawiają się podczas dokładnego dozowania materiałów. Zachowanie stałego tempa i bezwzględnie powtarzalnego położenia głowicy nalewającej warunkuje właściwą objętość każdej porcji. Jakiekolwiek drgania przenoszone z układu napędowego natychmiast odbijają się na fizycznej jakości i ostatecznej estetyce końcowego produktu.

Sytuacja staje się jeszcze bardziej wymagająca w przypadku pozycjonowania długiego ramienia robota lub synchronizacji wielu niezależnych osi w obrębie jednej szybkiej linii produkcyjnej. W przypadku długich elementów nośnych nawet ułamek stopnia niepożądanego luzu na osi obrotu przekłada się na wielomilimetrowy błąd odchylenia na końcu efektora. W takich obszarach inżynierowie wdrażają przekładnie bezluzowe, które ograniczają błąd kątowy do wartości poniżej pięciu minut łuku, a niekiedy schodzą nawet do zaledwie jednej minuty. Zaawansowana redukcja martwego pola zapewnia pożądaną stabilność ruchu nawet przy niezwykle gwałtownych nawrotach i wysokich przyspieszeniach. Mechanizmy opierające się na sprawdzonych konstrukcjach cykloidalnych oraz falowych, odpowiednio zintegrowane z nowoczesnymi serwomotorami, skutecznie eliminują luz zwrotny. W zakładach produkcyjnych z sektora automotive czy w nowoczesnych fabrykach sprzętu AGD bardzo dokładna synchronizacja osi bezpośrednio decyduje o bezbłędnym montażu komponentów. Z tego powodu fizyczna eliminacja mechanicznych oscylacji pozostaje bezwzględnym priorytetem projektowym.

Kluczowe parametry doboru i wyzwania podczas modernizacji

Prawidłowy dobór precyzyjnego napędu wymusza przeprowadzenie wnikliwej analizy momentu obrotowego, sztywności skrętnej, dostępnego przełożenia oraz pełnej specyfiki samego cyklu pracy maszyny. Równie ważne pozostają fizyczne czynniki środowiskowe, w tym zmienna temperatura otoczenia wpływająca na rozszerzalność materiałów oraz ograniczenia ramy przestrzennej stanowiska montażowego. Odpowiednia sztywność skrętna określa fizyczną odporność mechanizmu na mikrodeformacje pod obciążeniem, co w prostej linii przekłada się na realną dokładność całego układu wykonawczego. Wyższa wartość tego kluczowego parametru skutecznie redukuje skręcanie wału wyjściowego, minimalizując tym samym błędy pozycjonowania przy zmaganiach z dużymi siłami bezwładności mas. Przełożenie musi perfekcyjnie dopasować prędkość obrotową silnika do poruszanego ciężaru, dbając o optymalny stosunek inercji. Z kolei zdefiniowany profil cyklu pracy określa wszystkie obciążenia dynamiczne oraz uderzenia udarowe, które trafiają w układ podczas awaryjnych zatrzymań zderzeniowych.

Modernizacja starszej linii produkcyjnej stanowi zupełnie odrębne wyzwanie inżynieryjne. Zastąpienie standardowego, wyeksploatowanego reduktora nowym rozwiązaniem o wysokiej precyzji drastycznie zmienia kinematykę i dynamikę działania całej osi. Taka modyfikacja diametralnie poprawia powtarzalność technologiczną, ale bezwzględnie wymaga weryfikacji całego współpracującego osprzętu. W praktyce warsztatowej oznacza to bezwzględną konieczność przeliczenia łożysk tocznych, prowadnic liniowych oraz chłodnej oceny sztywności samej konstrukcji spawanej. Niedopasowanie elementów nośnych, przejawiające się zbyt wiotką ramą maszyny względem nowego napędu, błyskawicznie prowadzi do powstawania destrukcyjnych rezonansów lub groźnych przeciążeń materiału. Z tego powodu inżynierowie M&M Engineering podczas kompleksowej automatyzacji i głębokich remontów maszyn przemysłowych zawsze analizują układ napędowy w sposób holistyczny. Prawidłowe ujęcie specyfiki konkretnego zakładu produkcyjnego i rygorystycznych wymogów certyfikacji CE skutecznie zapobiega późniejszym przestojom w harmonogramie fabryki.

Znaczenie integracji napędu w finalnym projekcie

Zbudowanie niezawodnej osi serwo nie kończy się na powierzchownej analizie kilku wskaźników z karty katalogowej wybranego komponentu. Właściwy wybór nowoczesnego układu napędowego bez luzu zależy przede wszystkim od bezbłędnego zidentyfikowania obciążeń dynamicznych, charakterystyki profilu ruchu oraz spójnej integracji z resztą maszyny produkcyjnej. Same imponujące wartości nominalne luzu kątowego nie zagwarantują technologicznego sukcesu, jeśli stalowa rama nośna, grube wały napędowe czy precyzyjne sprzęgła nie sprostają przenoszeniu nowych, wyższych sił. Dopiero inżynieryjne dopasowanie napędu do mechanicznej specyfiki konkretnej aplikacji pozwala ostatecznie ustabilizować obciążony proces produkcyjny. Takie podejście wymiernie zmniejsza ryzyko przedwczesnego zużycia krytycznych części eksploatacyjnych i gwarantuje wzorową płynność ruchu na długie lata intensywnego działania w trudnych warunkach przemysłowych.
